Что такое локальная сеть и VLAN

Понимание того, что такое локальная сеть и VLAN, является основой для построения эффективной и безопасной IT-инфраструктуры. Если говорить просто, локальное соединение (Local Area Network, или LAN) — это группа компьютеров и других гаджетов, соединенных вместе на ограниченной территории, например, в офисе, доме или одном здании. Основная цель такого объединения — совместное использование ресурсов: принтеров, файлов, доступа в интернет. Представьте себе большую комнату, где все участники могут свободно общаться друг с другом. Это и есть простейшая модель LAN.

Основы физического соединения: Как все работает?

В основе любой местной инфраструктуры лежит физическое соединение. Компьютеры, серверы и периферийное оборудование подключаются друг к другу с помощью Ethernet-кабелей или через беспроводную технологию Wi-Fi. Центральным элементом чаще всего выступает сетевой коммутатор (свитч) или маршрутизатор. Он работает как регулировщик на перекрестке, направляя потоки информации между подключенными аппаратами. Когда один компьютер хочет отправить файл на принтер, он передает пакеты сведений свитчу, а тот уже пересылает их по нужному адресу.

Проблемы единого пространства

В простой, плоской архитектуре все подключенные гаджеты находятся в одном так называемом широковещательном домене (broadcast domain). Это означает, что если один аппарат отправляет широковещательное сообщение (например, при поиске другого компьютера по имени), его получают абсолютно все участники. Это похоже на ситуацию, когда в большом зале кто-то громко кричит, и его слышат все, даже те, кому эта информация не предназначена. Такой подход создает несколько серьезных проблем:

Снижение производительности: Большое количество широковещательных пакетов создает ненужный "шум", который загружает каналы связи и заставляет каждое устройство обрабатывать лишнюю информацию. Это явление называют "шировещательным штормом".
Угрозы безопасности: В едином пространстве злоумышленнику проще перехватить чужие сведения или получить несанкционированный доступ к ресурсам, поскольку весь обмен данными происходит в общей среде.
Недостаточная гибкость: Структура жестко привязана к физическому расположению. Если сотруднику из отдела бухгалтерии нужно пересесть в кабинет маркетологов, его придется физически переподключать к другому оборудованию, чтобы сохранить доступ к нужным ресурсам.

VLAN как решение: Виртуальные границы в реальном мире

Именно для решения этих проблем была создана технология VLAN (Virtual Local Area Network), или виртуальная локальная сеть. Это механизм, который позволяет логически разделить одну физическую инфраструктуру на несколько изолированных сегментов. Возвращаясь к аналогии с большим залом, VLAN — это как установка невидимых звуконепроницаемых стен, которые делят пространство на отдельные переговорные комнаты. Люди в разных комнатах не слышат друг друга, хотя физически находятся в одном и том же помещении и подключены к одному центральному узлу.

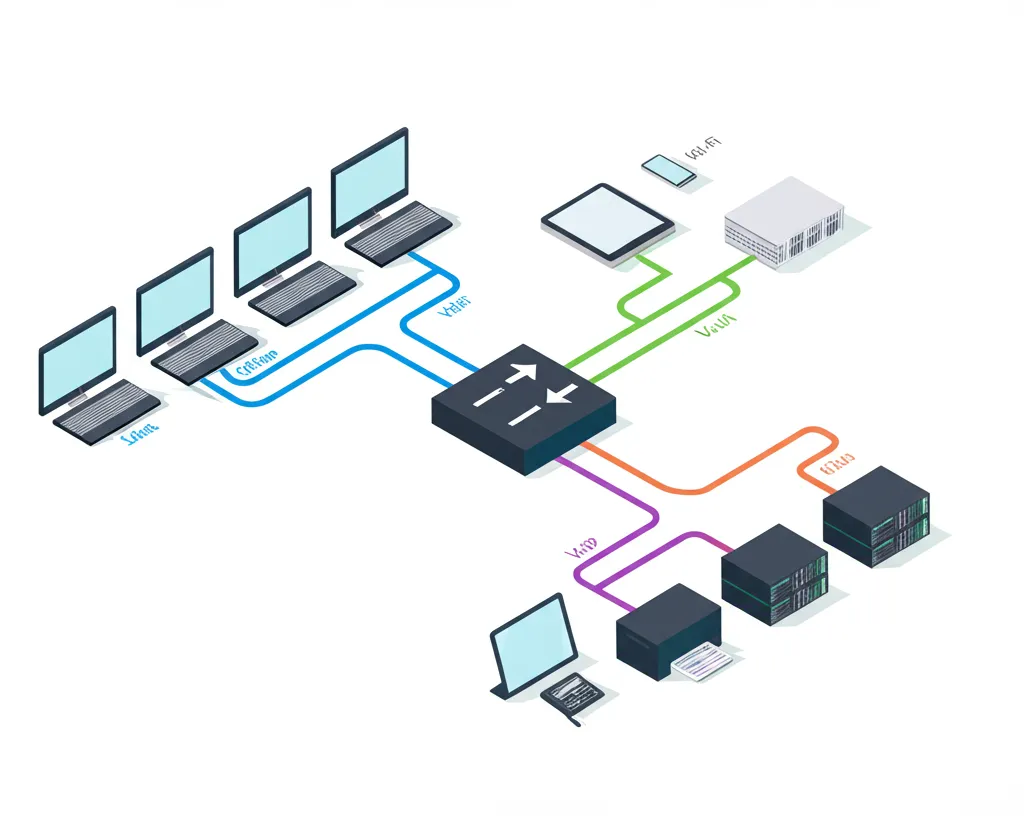

VLAN позволяет группировать оборудование в разные сегменты, даже если оно подключено к одному и тому же коммутатору, создавая изолированные домены для повышения безопасности и эффективности.

Принцип работы: Магия тегирования

Разделение на виртуальные группы происходит не на физическом, а на логическом уровне с помощью управляемых коммутаторов. Процесс основан на стандарте IEEE 802.1Q, который добавляет к каждому пакету информации специальную метку — тег. Этот тег содержит идентификатор (ID) того виртуального сегмента, к которому пакет принадлежит. Работает это следующим образом:

Сетевой администратор настраивает порты свитча, присваивая каждый порт определенному VLAN ID (например, порты 1-5 для VLAN 10, порты 6-10 для VLAN 20).
Когда компьютер, подключенный к порту из VLAN 10, отправляет пакет, свитч добавляет к нему метку "VLAN 10".
Далее этот тегированный пакет может передаваться по всей инфраструктуре. Другие управляемые коммутаторы читают метку.
Пакет будет доставлен только на те порты, которые также являются частью VLAN 10. Устройства в VLAN 20 этот пакет просто не увидят.

Ключевые преимущества использования виртуальных сетей

Внедрение технологии виртуализации приносит ощутимую пользу для бизнеса любого масштаба. Она превращает простую и уязвимую архитектуру в гибкую, управляемую и защищенную систему.

Повышение уровня безопасности

Изоляция — главное преимущество. Можно создать отдельные виртуальные группы для разных отделов. Например, финансовый отдел (VLAN 10) будет полностью изолирован от отдела разработки (VLAN 20) и гостевой Wi-Fi зоны (VLAN 99). Даже если злоумышленник получит доступ к гостевой беспроводной зоне, он не сможет проникнуть во внутренние корпоративные ресурсы, так как потоки информации между этими сегментами по умолчанию заблокированы. Для обмена сведениями между разными VLAN требуется специальная настройка на маршрутизаторе (маршрутизация между VLAN), что позволяет гибко управлять политиками доступа.

Оптимизация производительности

Разделение одного большого широковещательного домена на несколько маленьких значительно снижает объем ненужного трафика. Широковещательные сообщения, отправленные в одном виртуальном сегменте, не покинут его пределов. Это освобождает процессорные мощности конечных точек, которым больше не нужно анализировать не предназначенные для них пакеты, и разгружает каналы связи, что положительно сказывается на общей отзывчивости IT-системы.

Гибкость и масштабируемость

Виртуализация отвязывает логическую структуру от физической топологии. Сотрудники могут перемещаться по офису, подключать свои ноутбуки к разным портам, а администратору достаточно просто переназначить порт в нужный VLAN через веб-интерфейс или командную строку свитча. Это значительно упрощает администрирование при реорганизациях, переездах или расширении штата. Добавление новой группы пользователей, например, для временного проекта, сводится к созданию нового VLAN ID и назначению портов, без необходимости прокладывать новые кабели или покупать дополнительное оборудование.

Практические сценарии применения VLAN

Теория становится понятнее на реальных примерах. Вот несколько распространенных сценариев, где виртуализация является стандартом де-факто:

Корпоративная среда: Классическое разделение по отделам (Бухгалтерия, HR, Продажи, IT), где у каждого отдела свой изолированный сегмент с доступом только к необходимым серверам и ресурсам.
IP-телефония (VoIP): Голосовой обмен данными очень чувствителен к задержкам. Его выделяют в отдельный Voice VLAN, чтобы присвоить ему высший приоритет (QoS) и гарантировать высокое качество связи без прерываний.
Гостевой Wi-Fi: Создание отдельной виртуальной группы для посетителей — обязательное правило безопасности. Гости получают доступ в интернет, но полностью изолированы от внутренней корпоративной IT-системы.
Центры обработки данных (ЦОД): В ЦОД виртуализация используется для изоляции серверов разных клиентов, размещенных на одном и том же физическом оборудовании, или для разделения сред разработки, тестирования и продуктивной эксплуатации.

Итог: От фундамента к умной надстройке

Если локальное соединение — это фундамент, на котором строятся все коммуникации в компании, то VLAN — это интеллектуальная система стен и дверей, которая делает это здание удобным, безопасным и функциональным. Понимание принципов их работы открывает путь к построению масштабируемых, управляемых и защищенных IT-систем, способных адаптироваться к меняющимся требованиям бизнеса. Эта технология не является чем-то сложным или доступным только крупным корпорациям; сегодня даже недорогие "умные" коммутаторы поддерживают базовые функции виртуализации, делая их доступными для малого и среднего бизнеса.
